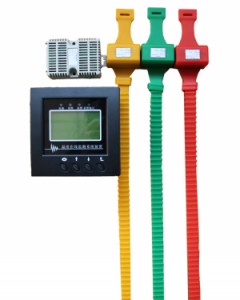

TK50-CW1電氣接點測溫裝置
1、概述
TK50-CW1電氣接點測溫裝置是一款用于中、高、低壓電力系統(110KV、6—35KV 和 0．4KV)和對溫度有較高要求的電氣接點測溫智能化裝置。集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。其各項技術指標均能到達國際標準，TK50-CW1電氣接點測溫裝置具有在線采集接點溫度（接點數可選定），數據中續單元可根據現場情況進行選配。該裝置提供通訊接口可與計算機監控系統連接，支持RS485接口MODBUS-RTU通訊協議或其它指定通訊協議(選配)，通訊波特率可設置。TK50-CW1在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。面板防護等級IP54、殼體防護等級IP20。
2、型號說明
3、主要功能
1) 多路無線測量溫度實時數據顯示。
2) 報警溫度上、下限設定及數據顯示。
3) 多路測量溫度溫升數據顯示。
4) 事件記錄功能: 記錄最近十二次超高溫報警數據,所有數據均帶有時標記錄。
5) 顯示系統當前日期、時間，日期和時間具有潤年自動轉換功能。
6) 通訊地址和波特率設定功能。
7) 接點測溫無線采集、存儲、顯示及報警功能（需要聲報警或光報警設備輔助）。
8）數據通訊功能，所有數據都能通過數據通訊總線上傳到上一級采集器或者上傳到上位機系統。
4、技術參數
1)工作電源：AC85～265V/DC110～300V。
2)測溫通道：單機系統，無線方式支持3-45個測溫點，紅外方式支持3-9個測溫點。
3)工作環境溫度：-20℃～+70℃；環境溫度測量范圍：-20℃～＋80℃。
4)工作環境濕度：≤95%RH。
5)報警輸出口：無源輸出（負載<300W）。
6)電池使用壽命：3-5年。
7)通訊接口：RS-485（隔離），采用MODBUS-RTU 規約協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。
8)無線發射模塊與接收模塊空曠距離：1、<30米；2、<200米。
9)紅外發射模塊與接收模塊最大距離<5米。
10)RS-485通訊距離：<1200米。
11)觸點溫度測量范圍：-20℃～150℃。
12)溫度精度：≤±2℃。
13)液晶顯示分辨率：1℃。
5、安裝尺寸與接線
5.1、TK50-CW1 組成
1)數據采集終端（主機）:具有數據顯示和設定功能，可當地查看運行狀態，查看或設定運行參數；
2)溫度數據接收器（已內置在數據采集終端里）；
3)接點測溫傳感器，典型配置3至9路（最多可配45路接點，選配）。
5.2、數據采集終端安裝方式
安裝時，應先將 TK50-CW1 四個角的安裝卡松開取下，將 TK50-CW1于面板前方推放入安 裝孔內 ，然后從后方沿裝置的溝槽將安裝卡安上并使之擠緊面板,此時裝置將牢固地固定在面上。安裝注意事項：本產品內部無用戶可調元器件,安裝時請勿拆開。不要帶電作業。避免將裝
置置于強干擾源、輻射源、熱源附近及粉塵多的地方。
6、測溫點數據查看
數據顯示區將顯示測到的溫度值。每按【→】鍵可向上翻動一屏、每按一次【↑】鍵可向下翻動一屏，到最后一屏后自動返回第一屏。自動循環顯示時，無線測溫裝置出廠默認為8秒翻動一屏，當沒接收到某測溫點的溫度數據時液晶上相應的位置就會顯示。
第1屏(圖1): 第一行顯示第一路測量的溫度是22℃；第二行顯示第二路測量的溫度為22℃；第三行顯示第三路測量的溫度為21℃；第四行：01為01屏顯示，22表示當前的環境溫度為22℃；第五行顯示系統當前的時間為10點08分18秒。
第15屏(圖2): 第一行顯示第43路測量的溫度是23℃; 第二行顯示第44路測量的溫度為22℃;第三行顯示第45路測量的溫度為22℃; 第四行：15為第15屏顯示、23表示當前的環境溫度為23℃;第五行顯示當前的時間為10點15分18秒。
循環顯示到第15屏后自動返回第1屏。如果不按【→】 鍵,系統會按出廠默認的8秒自動輪顯下一屏，輪顯時間可以自由設定，范圍為0-99秒。
7、接點測溫傳感器
可以同時測量 3～45 點溫度測試點，當測量溫度大于設定跳閘和告警值時，本裝置輸出跳 閘或告警信號。
7.1、表帶式接點測溫傳感器
7.1.1.特點及參數
1.耐溫(-40℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。
2.殼內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。
3.無線模塊空曠時收發距離 1、<30 米；2 、<2 00 米。
4.紅外模塊收發數據有方向性，收發距離<5 米。
5. 測溫范圍-20℃～150℃。
7.1.2接點測溫傳感器安裝
表帶式接點測溫傳感器，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。
1.把表帶狀的測溫模塊貼在被測物體上。
2.把表帶狀的測溫模塊的一端穿過另一端。
3.直到表帶狀的測溫模塊緊緊地綁在被測物體上。
4.把延長部分的表帶剪掉。
5.安裝時柜體要停電。
7.2、環式接點測溫傳感器
7.2.1特點及參數
1. 采用絕緣阻燃（進口電木）材料制作環體。
2. 可內置高容量鋰電池。(電木圓環厚度是 29mm)
3. 環體內的熱敏傳感器與靜觸頭臂緊密接觸，測量觸點溫度。···
4. 可在 40A~2500A 范圍內感應電源取電。(CT 取電電木圓環厚度是 37mm)
5. 重量為 0.48KG。
7.2.2、環式接點測溫傳感器安裝
環式接點測溫傳感器，安裝在開關柜進線和出線的斷路器靜觸頭上。
8、運輸與貯藏
TK50-CW1 電氣接點測溫裝置運輸和拆封不應受到劇烈沖擊，應根據 GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。
TK50-CW1 電氣接點測溫裝置應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。TK50-CW1電氣接點測溫裝置在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，TK50-CW1電氣接點測溫裝置疊放高度不超過5只。
