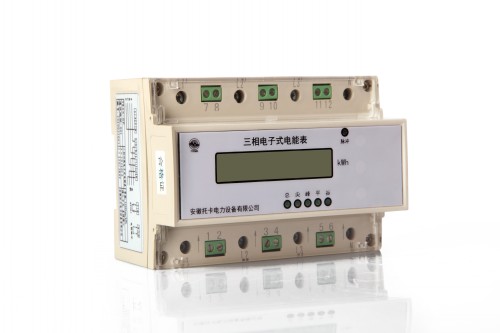

TK66-3T 系列導軌式安裝電能表
概述
TK66-3T系列導軌式安裝電能表是我公司推出的新一代微型化智能電能表。TK66-3T系列電能表分為基本電能表和復費率電能表兩種，復費率電能表可進行時鐘、費率時段等設置。該系列電能表采用國際先進的芯片及技術設計而成，在保證質量和穩定性的前提下，還具有體積小巧、安裝方便（采用DIN35mm導軌安裝）、50A以下電流回路可直接接入等優點，可通過RS-485通訊接口采用MODBUS-RTU協議與微機實現通訊，極大地方便了用電自動化管理，可廣泛應用于智能樓宇配電等分散型或密集型配電安裝的電能管理。該系列表具有極高的精度和良好的抗電磁干擾性能，完全符合部標DL/T614-1997和國標GB/T17215-2002中1級和2級電子式電能表的相關技術要求。
功能特點
1.測量并可按鍵切換顯示單相或三相電壓、電流等常用電力參數，計量正、反向有功電能，并具有功率方向自動識別和指示功能；
2.可選分時復費率電能計量功能，可通過按鍵或上位機設置峰、平、谷3種費率（三相表可設尖、峰、平、谷4種費率），日時段可設8個時段或12時段（需標明）；
3.帶一路RS485通訊接口，MODBUS-RTU協議或DL/T645規約可選；
4.帶一路有功電能脈沖輸出，用戶需外接DC5～35V的電壓方可使用；
5.50A以下電流回路可直接接入，不需另配電流互感器；50A以上電流回路外配二次電流為5A的測量CT，二次線接入；
6.電壓信號供電，不需要輔助電源；
7.7位LCD直接顯示實際用電量，其它數據可通過儀表左右按鍵翻看；
8.體積小巧，35mm標準導軌安裝方式 。
產品選型
技術指標
安裝與接線
TK66-3T系列導軌式安裝電能表采用 35mm標準導軌安裝方式，安裝好后按以下接線圖接線使用。TK66-3T系列導軌式安裝電能表支持一次接入（直接接入）和二次接入（經電流互感器CT接入）兩種接線方式。
電能脈沖輸出
電能計量和脈沖輸出：該系列電能表提供多象限的電能計量（單相提供 EP,EPN 電能，三象限電能），1 路電能脈沖輸出功能和RS485 數字接口，能實現電能數據的顯示和遠傳。儀表LCD 顯示正向有功電能(吸收)，利用集電極開路的光耦繼電器的電能脈沖能實現有功電能的遠傳。
接口形式：集電極開路的光耦隔離輸出。
脈沖取得的方法有 2 種，外部接線時注意正負極性！如圖：
電能脈沖常數（單位：imp/kWh）
應用舉例：
可編程序控制器 PLC 采用開關量輸入模塊，假定在 T 時間段內采集到單相電表 N個有功電能脈沖，內儀表如果單相儀表的輸入?yún)?shù)為220V，5A,也就是脈沖常數為3200imp/kwh.則T時間段電能累積為：（N÷3200）度電。
需量統計模塊
該系列儀表提供需量統計功能，就單相而言主要提供 U,I 兩種需量的統計功能。如果是復費 率同時具備時間統計功能，三相主要提供U,I,P,Q四種電量的需量統計功能。
就 U,I 而言每 1 秒統計一下當前需量 UDE,IDE,每 15 秒統計一次歷史最大需量 UMAX,IMAX,且 采用滑差1秒的窗口統計方式。就P,Q而言每1分鐘統計一下當前需量PDE,QDE,每15分鐘統計一次 歷史最大需量PMAX,QMAX,且采用滑差1秒的窗口統計方式。如果有時間記錄功能則表明的是歷史最大需量的統計時標。
通訊組網
導軌式電能表提供串行異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。在一條線路上可以同時連接多達32個儀表，每個儀表均可設定其通訊地址（Address No.），不同系列儀表的通訊接線端子號碼不同，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm。布線時應使通訊線遠離強電電纜或其他強電場環境，推薦采用T型網絡的連接方式1，不建議采用星形或其他的連接方式。通訊組網時具體見通訊細則。
使用和維護
必須嚴格按照標牌上標明的電壓等級接入電壓。
安裝時應將接線端子擰緊，并且將表計掛牢在堅固耐火、不易振動的屏上。電表仰視時顯示最佳，故應垂直安裝。
表計應存放在溫度為-20℃～70℃，濕度≤95%（無凝露）的環境中，并且應在原包裝的條件放置，疊放高度不超過5層。電表在包裝拆封后不宜儲存。保存儀表的地方應清潔，且空氣含有足以引起腐蝕的有害物或氣體。
電能表運輸和拆封不應受到劇烈沖擊，應根據 GB/T15464－1995《儀器儀表包裝通用技術條件》和GB/T9329《儀器儀表運輸、運輸貯存基本環境條件及試驗方法》的規定運輸和儲存。
儀表的工作環境應有避雷措施。
